Cómo reglar las suspensiones en la Voge 525DSX: precarga de muelle, clicks de rebote y SAG
Procedimiento y compatibilidad mecánica uniforme para modelos Gama 2025 y Gama 2026.

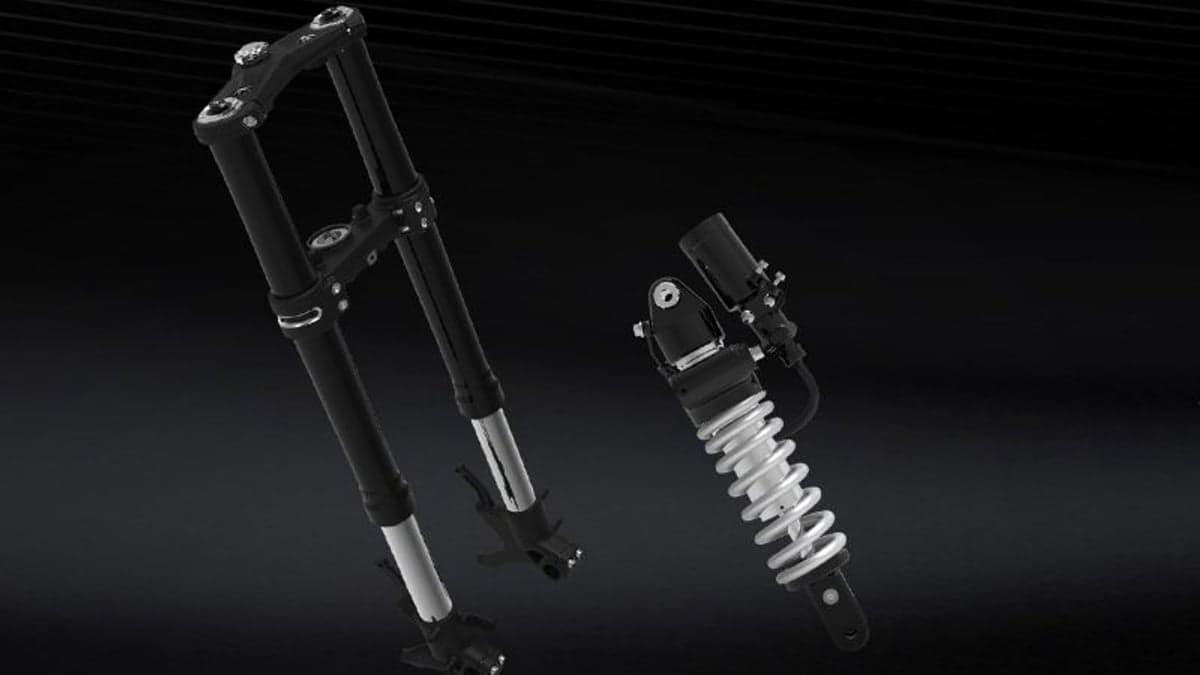

Configuración personalizada de la horquilla invertida de 41 mm y el doble amortiguador de gas nitrógeno en la Voge 525DSX. Medición del SAG dinámico y tabla de clicks de extensión (TEN) según peso.
Ficha técnica de amortiguación
| Parámetro | Especificación técnica |
|---|---|
| Horquilla delantera | Invertida con barras de 41 mm y recorrido de 140 mm |
| Amortiguadores traseros | Doble amortiguador con depósito de gas separado, precarga almenada de 5 posiciones y dial de rebote (TEN) |
| Herramientas necesarias | Llave almenada específica de punto, cinta métrica milimetrada |
| SAG dinámico recomendado | 35 mm a 45 mm (30% del recorrido total de suspensión) |
Diagnóstico: Por qué ocurre esto y causa de origen
La 525DSX sale de fábrica con un tarado intermedio pensado para un piloto estándar de 75 kg. Si conduces con pasajero o equipaje sin ajustar la precarga, la zaga se hunde en exceso, variando la geometría de la dirección y restando aplomo en el tren delantero en curva.
Guía paso a paso
Medición del SAG dinámico
-
1
Mide en extensión libre (R1) Sube la moto al caballete central y mide en milímetros la distancia desde el eje de la rueda trasera hasta un punto fijo del asidero.
-
2
Mide con tu propio peso (R3) Baja la moto al suelo, siéntate con tu casco y equipamiento habitual y pide a un acompañante que vuelva a medir la misma distancia.
-
3
Calcula el valor dinámico La diferencia R1 - R3 debe estar comprendida entre 35 mm y 45 mm. Si la diferencia es mayor a 45 mm, necesitas aumentar la precarga.
Ajuste de precarga en los amortiguadores
-
1
Usa la llave almenada Introduce la llave de punto en las muescas de la corona inferior del muelle.
-
2
Gira de forma simétrica Rota la corona hacia una posición más dura (posición 4 o 5) para cargas pesadas, o hacia posición 2 para pilotos ligeros de menos de 70 kg.
-
3
Verifica ambos lados Ambos amortiguadores deben quedar rigurosamente en la misma ranura para no descompensar el basculante.
Calibración del dial de rebote (TEN)
-
1
Cierra el hidráulico a tope Gira la ruleta inferior del amortiguador en sentido horario hasta el tope suave (posición 0 de máximo frenado).
-
2
Cuenta los clicks en sentido antihorario
- Piloto solo (65-75 kg): 14 a 16 clicks hacia la izquierda (-) para máximo confort en asfalto bacheado.
-
3
Piloto estándar (75-90 kg) 10 a 12 clicks hacia la izquierda (-).
-
4
Con pasajero o baúl (+140 kg) 6 a 8 clicks hacia la izquierda (-) para evitar rebotes continuos.
Para pistas de tierra compacta, abre el rebote a 16-18 clicks y baja la precarga a posición 2. La rueda trasera copiará el terreno con mayor tracción sin rebotar.
Verificación final y control de seguridad
- ✓ Las coronas almenadas de ambos amortiguadores se encuentran en la misma ranura.
- ✓ Los diales de rebote de ambos lados tienen idéntico número de clicks.
- ✓ La moto no hace tope de compresión al rebotar con fuerza en parado sobre el asiento.
Preguntas frecuentes resueltas
? ¿Se puede regular también la horquilla delantera?
La horquilla invertida de 41 mm de la 525DSX cuenta con calibración hidráulica interna fija de serie; los ajustes se realizan principalmente en el tren trasero.
? ¿Puedo cambiar el aceite de la horquilla por uno más denso?
Sí. En la revisión de los 15.000 km muchos usuarios cambian el aceite SAE 5W de serie por un SAE 10W para ganar firmeza en frenadas fuertes.
