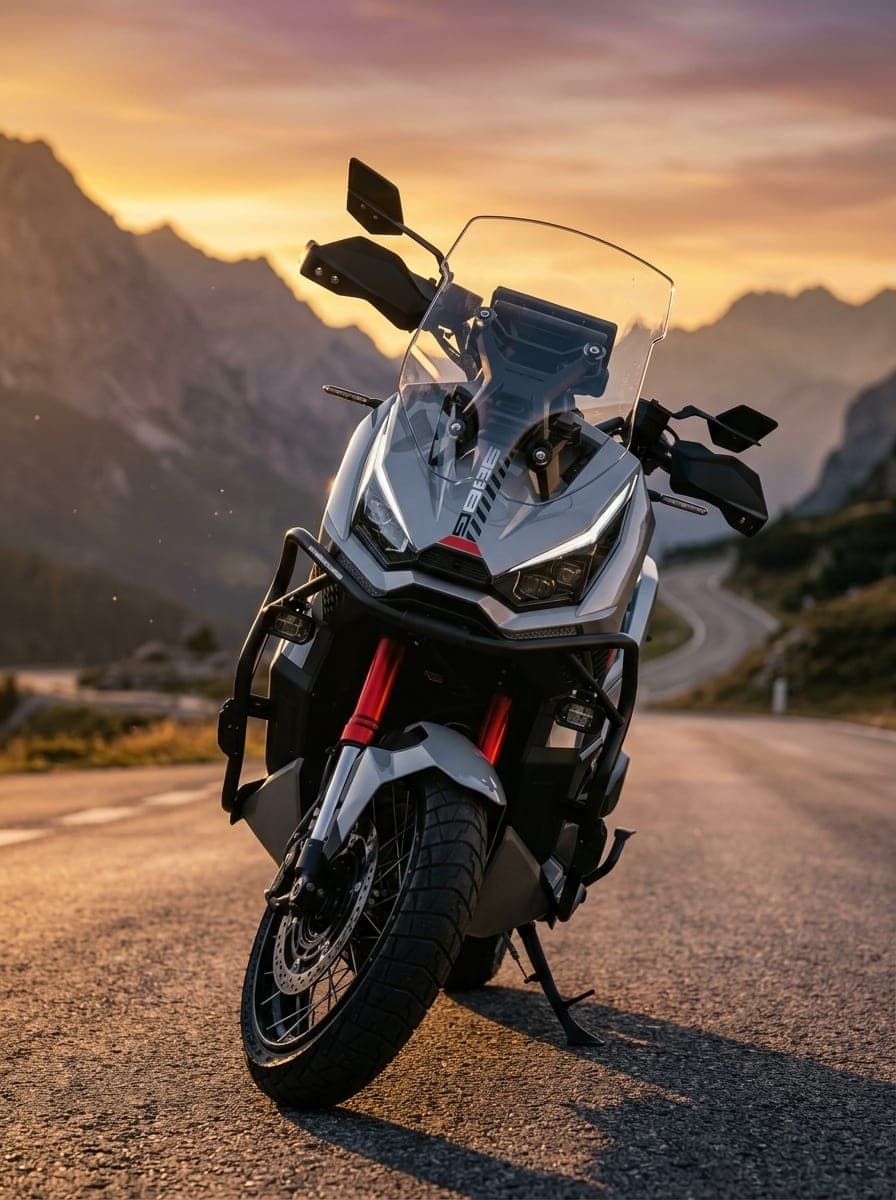

Cómo regular la altura del haz de faros LED y antinieblas en Voge 525DSX y 900DSX
Válido para todas las versiones de faros Full LED de la gama 525DSX y 900DSX.
Ajuste milimétrico de la altura de las luces LED principales y faros antinieblas en Voge 525DSX y 900DSX. Corrige el deslumbramiento a otros conductores de fábrica y recupera la visibilidad del asfalto en curvas nocturnas.
Ficha técnica de la regulación óptica
| Parámetro | Especificación técnica |
|---|---|
| Tiempo estimado | 15 a 20 minutos |
| Dificultad técnica | Nivel 1/5 (Básica) |
| Herramientas necesarias | Llave de vaso de 8 mm o destornillador largo PH2, cinta métrica, cinta de carrocero |
| Distancia de calibración | 5.0 metros en superficie completamente horizontal frente a pared vertical |
| Caída de haz recomendada | Línea de corte a 5 cm por debajo de la altura de la lente con piloto a bordo |
| Impacto en garantía oficial | Nulo (ajuste mecánico previsto por el fabricante en libro de usuario) |
Diagnóstico: Por qué las Voge deslumbran de fábrica
Gran parte de las unidades de Voge 525DSX y 900DSX salen ensambladas de la cadena de montaje con los grupos ópticos LED apuntando en el límite superior de tolerancia. Al añadir el peso del piloto, acompañante o equipaje, la suspensión trasera cede entre 15 y 25 mm, levantando el morro de la moto.
El resultado es que el potente haz LED proyecta directamente a los retrovisores de los coches precedentes y a los ojos de los conductores en sentido contrario, provocando ráfagas continuas de queja, al tiempo que deja el asfalto inmediato frente a la rueda en penumbra en curvas lentas.
Guía paso a paso
Marcado del patrón de referencia a 5 metros
-
1
Coloca la moto perpendicular a la pared Sitúa la moto en suelo nivelado con el neumático delantero exactamente a 5 metros de una pared lisa en penumbra.
-
2
Mide la altura del centro del faro (H) Con una cinta métrica, mide la distancia desde el suelo hasta el punto central de las ópticas LED de la moto (ejemplo: 85 cm).
-
3
Marca la línea de corte en la pared Pega una tira de cinta de carrocero horizontal en la pared a una altura de H - 5 cm (ejemplo: a 80 cm del suelo). Esa debe ser la frontera superior del haz de cruce.
Acceso al tornillo de regulación y ajuste del haz
-
1
Localiza el orificio de regulación Bajo el morro frontal, por el interior del paso de rueda delantero o retirando la moldura plástica inferior con llave Allen de 4 mm, accederás al tornillo de cremallera metálico de 8 mm.
-
2
Gira para bajar el haz de luz Gira la llave de 8 mm en sentido horario para descender el haz hasta que la línea nítida de corte coincida con la marca de cinta que colocaste en la pared.
-
3
Comprueba con piloto sentado en la moto Súbete a la moto en posición normal de conducción para que la suspensión baje su SAG habitual y verifica que el corte de luz no sobrepase la cinta.
Si viajas habitualmente con acompañante o baúl de aluminio cargado, dale 1 vuelta extra en sentido horario para bajar 2 cm adicionales el haz. Así compensarás el hundimiento del amortiguador trasero sin deslumbrar en autovía.
Verificación final y control de seguridad
- ✓ A 5 metros, la línea de corte horizontal del haz de cruce queda exactamente a H - 5 cm.
- ✓ Las luces largas iluminan en profundidad sin dejar zonas ciegas inmediatas frente al guardabarros.
- ✓ Los faros antinieblas auxiliares apuntan hacia los bordes de la calzada en ángulo abierto de 15°.
Preguntas frecuentes resueltas
? ¿Tienen regulación independiente el faro izquierdo y el derecho?
En la 525DSX ambos proyectores LED van unidos en un chasis común oscilante y se regulan conjuntamente mediante el tornillo central. En la 900DSX existen dos tornillos laterales para ajuste fino de altura y azimut.
? ¿Pasa la ITV con esta calibración?
Sí, de hecho el regloskopio de las estaciones ITV exige exactamente esta caída reglamentaria del 1% al 1.2% de inclinación descendente.
