Manual avanzado de la pantalla TFT en Voge: navegación, consumos y pantallas
Procedimiento y compatibilidad mecánica uniforme para modelos Gama 2025 y Gama 2026.
Configuración integral del panel digital TFT de 8 pulgadas en Voge 525DSX, 625DSX y 900DSX. Alternancia entre los 4 displays, lectura real de consumo medio vs instantáneo y navegación en segundo plano.
Ficha técnica de la instrumentación
| Parámetro | Especificación técnica |
|---|---|
| Tipo de panel | TFT IPS a color de 8 pulgadas de alta resolución |
| Conectividad | Bluetooth 5.0 LE + Wi-Fi Direct 2.4 GHz (802.11 b/g/n) |
| Controles | Pulsadores MODE y SET en la piña izquierda del manillar |
| Sensores auxiliares | Sensor crepuscular automático día/noche y receptor TPMS de presión de ruedas |
Diagnóstico: Por qué ocurre esto y causa de origen
El manual de usuario de fábrica no detalla las particularidades del refresco de telemetría. Muchos conductores creen que la pantalla calcula erróneamente el consumo porque en marcha se muestra el valor instantáneo de apertura de inyección cada medio segundo, generando oscilaciones acusadas.
Guía paso a paso
Alternancia entre los 4 modos de pantalla
-
1
Pulsa el botón MODE Con el contacto encendido, realiza pulsaciones cortas en el pulsador MODE de la piña izquierda para alternar de interfaz gráfica.
-
2

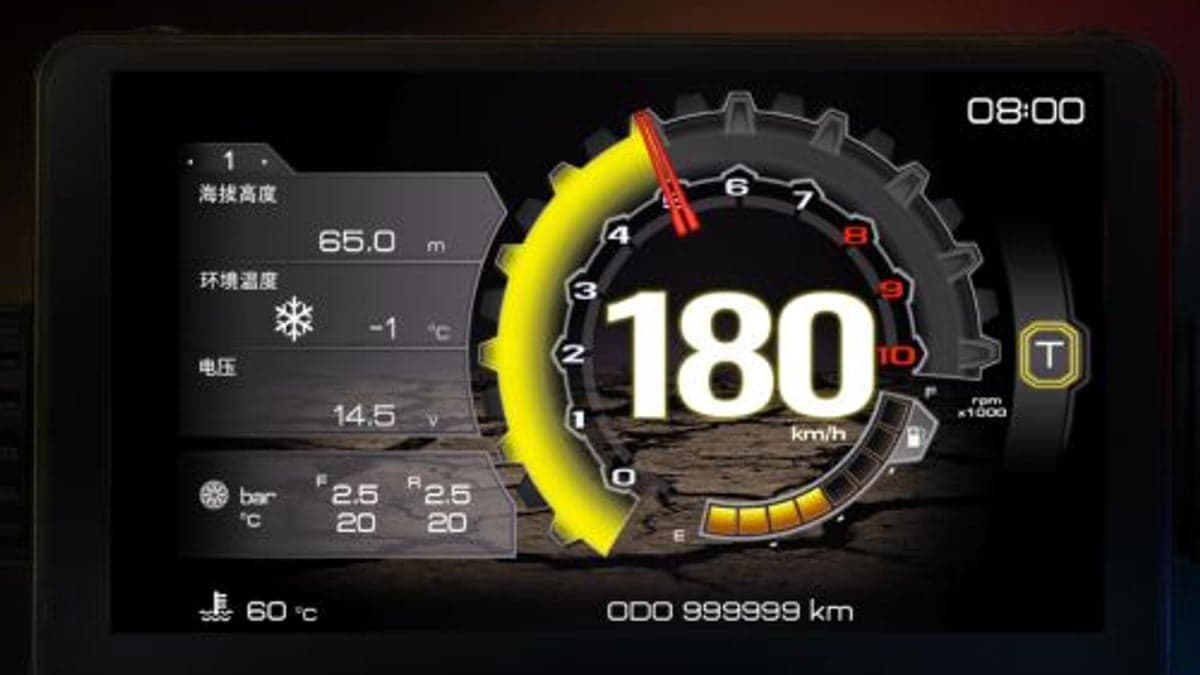

Display Deportivo Tacómetro gráfico predominante en el arco superior con taquímetro central de gran visibilidad.
-
3
Display Touring Clásico Doble esfera simétrica que reproduce relojes analógicos tradicionales de velocidad y revoluciones.
-
4
Display Telemetría y Viaje Muestra odómetro total, parciales TRIP A/B, tiempo acumulado y voltaje de batería continuo en voltios ($V$).
-
5
Display Navegación y Autonomía Dedicado al guiado por ruta y visualización de la autonomía estimada restante en kilómetros.
Lectura exacta de consumos (Medio vs. Instantáneo)
-
1
Identifica el valor en marcha Durante la conducción, el indicador numérico refleja el consumo instantáneo en litros por cada 100 km.
-
2
Consulta el consumo medio real Detén la motocicleta por completo en un semáforo (0 km/h con motor en marcha). En ese instante exacto el algoritmo congela y muestra el consumo medio consolidado del depósito.
Sincronización de navegación en segundo plano (ETC 2026)
-
1
Conecta la red Wi-Fi de la moto Accede a la red Wi-Fi generada por la moto (prefijo
zt_...con contraseña12345678). -
2
Inicia la ruta en la app Voge Smart Programa tu destino GPS y pulsa en iniciar guiado.
-
3
Bloquea el teléfono En los modelos 2026 con acelerador electrónico ETC, puedes bloquear la pantalla de tu móvil y guardarlo en la guantera; el panel TFT proyectará el guiado continuo de forma autónoma.
Si tras frenar se queda encendido el icono de control de crucero en la pantalla TFT sin que el sistema esté empujando, mantén pulsado el botón SET durante 3 segundos para forzar el refresco visual del panel.
Verificación final y control de seguridad
- ✓ El sensor crepuscular conmuta fluidamente entre modo diurno (blanco) y nocturno (negro) al taparlo con la mano.
- ✓ Los sensores TPMS transmiten datos de presión y temperatura en ambas ruedas tras rodar 200 metros.
- ✓ El reloj horario y el voltaje de batería muestran valores estables.
Preguntas frecuentes resueltas
? ¿Por qué la pantalla se desvincula del móvil al reiniciar la marcha?
Porque el sistema operativo de tu smartphone apaga la antena Wi-Fi si detecta una red sin conexión a internet. Debes marcar la opción 'Mantener siempre esta conexión' en los ajustes de tu móvil.
? ¿Se puede instalar un protector de pantalla antirreflejos?
Sí. Es muy recomendable montar una lámina de cristal templado o hidrogel mate de 8 pulgadas para evitar micro-arañazos causados por el polvo al lavar la moto.
