Cómo instalar pantalla CarPlay y Android Auto en Voge: conexión bajo llave y soporte
Procedimiento y compatibilidad mecánica uniforme para modelos Gama 2025 y Gama 2026.
Guía paso a paso para montar una pantalla externa impermeable de 5" o 7" con Apple CarPlay y Android Auto en Voge 525DSX, 900DSX y Serie E. Alimentación limpia bajo contacto sin cortar cables de serie.
Ficha técnica de la operación
| Parámetro | Especificación técnica |
|---|---|
| Tiempo estimado | 30 a 45 minutos |
| Dificultad mecánica | Nivel 2/5 (Básica con electricidad 12V) |
| Herramientas necesarias | Llave Allen de 3 mm y 4 mm, destornillador Torx T20 / estrella PH1, alicates pelacables y crimpadora Faston |
| Materiales y consumibles | Robacorrientes impermeable tipo Posi-Tap o adaptador de toma auxiliar 12V, funda termorretráctil, bridas de nylon UV |
| Par de apriete recomendado | Abrazaderas de manillar / barra de 12 mm: 3.5 Nm a 4.0 Nm |
| Impacto en garantía oficial | Nulo (alimentación a toma auxiliar bajo llave sin cortar mazo de cables principal) |
Diagnóstico: Por qué el Screen Mirroring falla y cómo soluciona el problema una pantalla externa
El sistema nativo de duplicación de pantalla (Screen Mirroring) mediante la app Voge Smart presenta tres grandes limitaciones en el día a día:
- Obliga a llevar la pantalla del móvil encendida: Si el teléfono se bloquea, la transmisión se corta. En verano con sol, el móvil alcanza más de 45°C y entra en modo de protección térmica por sobrecalentamiento.
- Pérdida de la instrumentación principal: Al reflejar el GPS a pantalla completa en el panel TFT de la moto, se ocultan parcialmente relojes o datos clave del ordenador de a bordo.
- Desconexiones por cambio de antena o pérdida de cobertura: El protocolo Wi-Fi punto a punto de la app de fábrica suele desincronizarse al pasar por túneles o zonas de baja señal.

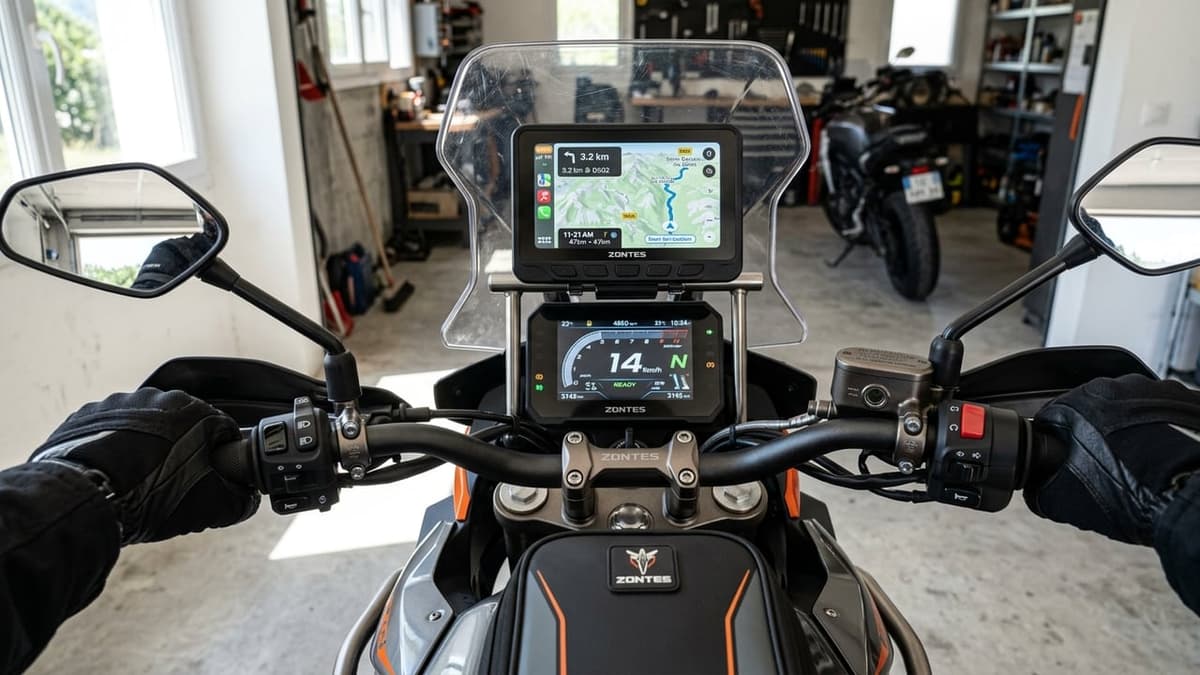

La solución probada por la comunidad es instalar una pantalla estanca IP67 de 5" o 7" (tipo Carpuride) montada sobre la barra frontal de accesorios de 12 mm o la torreta del manillar. El móvil viaja seguro en el bolsillo con la pantalla apagada, mientras la navegación con Google Maps, Waze y Spotify se conecta de forma automática en 3 segundos al dar el contacto.
Usa el código WAVYPENGUIN para obtener un 30% de descuento directo en la tienda oficial con envío express y garantía de 2 años.
Guía paso a paso
Fijación física del soporte en la barra o manillar
-
1
Selecciona la ubicación de visión natural En la Voge 525DSX y 900DSX, el lugar ideal es la barra accesoria superior de 12 mm sobre la visera TFT. En la SR4 Max o modelos naked (525ACX, 525DSX), se instala en la barra transversal del manillar cónico mediante abrazadera con silentblocks.
-
2
Coloca los casquillos reductores de goma Inserta los reductores de silicona vulcanizada en la abrazadera metálica para evitar que gire por las vibraciones y no rayar el tratamiento superficial de la barra.
-
3
Ajusta el ángulo antirreflejos y aprieta Inclina la pantalla entre 10° y 15° hacia abajo para evitar reflejos solares directos con la cúpula. Aprieta los pernos Allen a un par firme de 3.8 Nm.
Conexión eléctrica limpia bajo llave (ACC 12V)
-
1
Desmonta la tapa lateral interior del contraescudo Retira los dos tornillos roscachapa y la grapa a presión del panel interno para acceder al conector auxiliar de 12V bajo contacto.
-
2
Conecta el transformador reductor a positivo bajo llave Conecta el cable rojo (positivo con fusible integrado) a la línea bajo llave (ACC) y el cable negro a masa del chasis. Nunca lo conectes directo a batería sin relé o contacto para evitar consumos residuales que descarguen la batería en reposo.
-
3
Ruteado del cable estanco con holgura de giro Guía el cable hacia la pantalla acompañando el mazo original del manillar. Gira la dirección a tope a izquierda y derecha comprobando que el cable no quede tenso ni roce con la tija.
Emparejamiento inalámbrico y arranque automático
-
1
Enciende el contacto de la moto Comprueba que la pantalla se enciende sola de inmediato al pulsar el botón de contacto del sistema Keyless PKE.
-
2
Empareja Bluetooth con tu iPhone o Android Busca el dispositivo en los ajustes Bluetooth del teléfono (código habitual 0000 o 1234). Acepta el mensaje "¿Desea usar CarPlay / Android Auto de forma inalámbrica?".
-
3
Configura el audio con tu intercomunicador de casco En el menú de ajustes de la pantalla externa selecciona la opción "Dual Bluetooth / Headset Mode". Esto permite que el audio de las indicaciones GPS, llamadas y música vaya directo de tu smartphone a tu intercomunicador (Cardo, Sena o genérico) con máxima fidelidad acústica.
Si compras un modelo Carpuride, pide la versión sin sensores TPMS externos si tu moto ya cuenta con monitorización de presión en la pantalla TFT original de Voge; ahorrarás unos 25 € y evitarás llevar dos lecturas duplicadas en el manillar.
Verificación final y control de seguridad
- ✓ La pantalla se apaga automáticamente al quitar el contacto de la moto (cero consumo parásito).
- ✓ Giro total del manillar a ambos lados sin tensión en los cables ni interferencia con la pantalla eléctrica.
- ✓ La visibilidad del cuadro TFT original y de los testigos de intermitentes/ABS queda 100% despejada.
- ✓ El soporte está apretado con arandelas elásticas y no se mueve al circular sobre baches o adoquinado.
Preguntas frecuentes resueltas
? ¿Qué tamaño es más recomendable: 5 pulgadas o 7 pulgadas?
Para la 525DSX y 900DSX, el formato de 5 pulgadas es el más equilibrado porque encaja perfecto en la barra sin tapar el cuadro TFT ni restar espacio a una cámara deportiva tipo GoPro. Las de 7 pulgadas son ideales para las maxi-scooter SR4 Max montadas sobre la torreta de manillar.
? ¿La pantalla aguanta lavados con agua a presión y tormentas continuas?
Sí, disponen de certificación IP67 o IP68 con conector de alimentación de rosca estanca de aviación. No obstante, al lavar la moto evita dirigir la lanza de agua a presión a menos de 30 cm de la pantalla.
