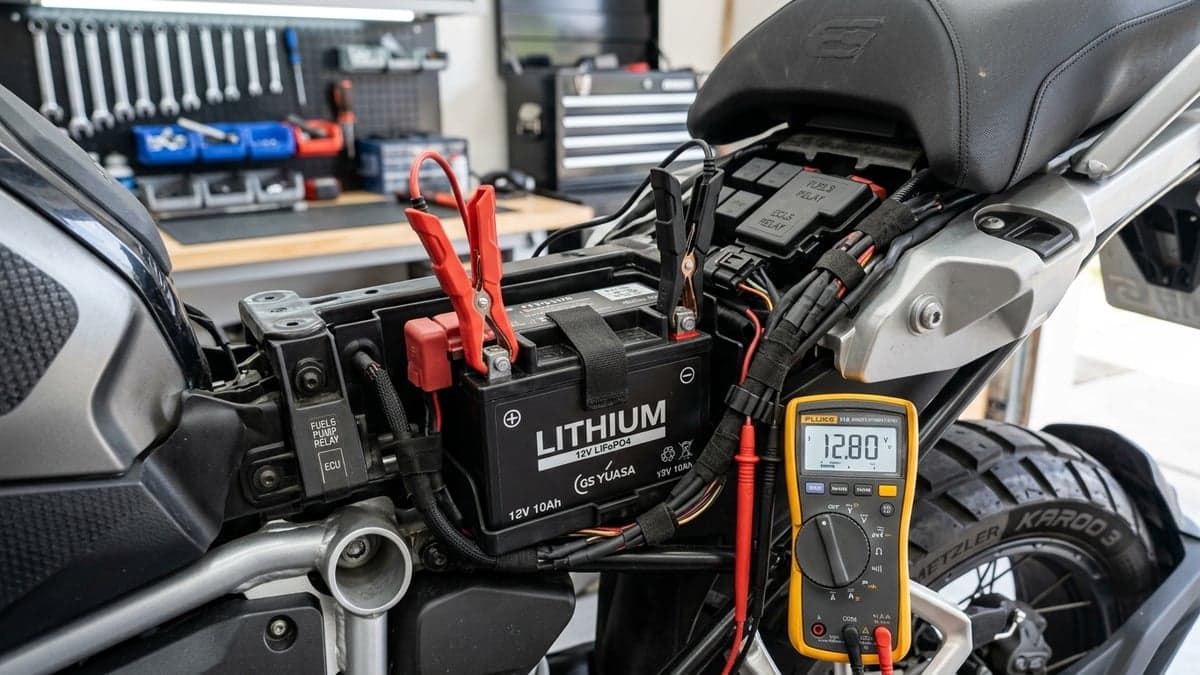

Cómo instalar un conector rápido exterior para mantenedor de batería en Voge 525DSX (sin desmontar el frontal)
Válido para 525DSX, SR4 Max, SR4 Max y SR4 Max. Compatible con cargadores inteligentes Noco Genius, OptiMate y CTEK.
Evita tener que desmontar la cúpula y careta frontal cada vez que la batería se descarga. Instalación de cable de carga rápida SAE con fusible estanco de 5A guiado a la guantera o paso de rueda.
Ficha técnica del brico
| Parámetro | Especificación |
|---|---|
| Tiempo estimado | 35 minutos (una sola vez) |
| Material necesario | Cable conector con anillas M6 a conector rápido SAE / CTEK con fusible aéreo impermeable de 5A-10A |
| Ubicación de la clavija | Interior de la guantera izquierda o tras la rejilla del paso de rueda interior con tapón de silicona estanco |
Paso a paso de la instalación
- Desmonta el frontal por última vez: Retira la cúpula eléctrica y los embellecedores laterales con llave Allen para acceder a la batería.
- Conecta las anillas a los bornes: Primero suelta el polo negativo (-) y luego el positivo (+). Inserta la anilla del cable SAE rojo con fusible al positivo y la negra al negativo. Aprieta a 4 Nm.
- Enruta el cable protegido: Pasa el cable a través del pasamuros con funda corrugada térmica hasta el interior de la guantera delantera izquierda o déjalo caer discretamente junto a la horquilla sujeto con brida de velcro.
- Protección estanca: Asegúrate de que el conector conserve siempre puesto el capuchón impermeable de goma cuando la moto esté en marcha o bajo lluvia.
